Gamme — La liaison, la chute de tension et les pertes

Trois relations à faire tourner en boucle : R = ρ × l / S, la chute U = R × I, les pertes P = R × I². Deux réflexes à ne jamais lâcher — la longueur l compte l'ALLER ET LE RETOUR, et une section se valide sur DEUX critères : le courant admissible du câble et la chute acceptée par l'équipement. Résistivités : cuivre 0,0175 et aluminium 0,028 Ω.mm².m⁻¹.

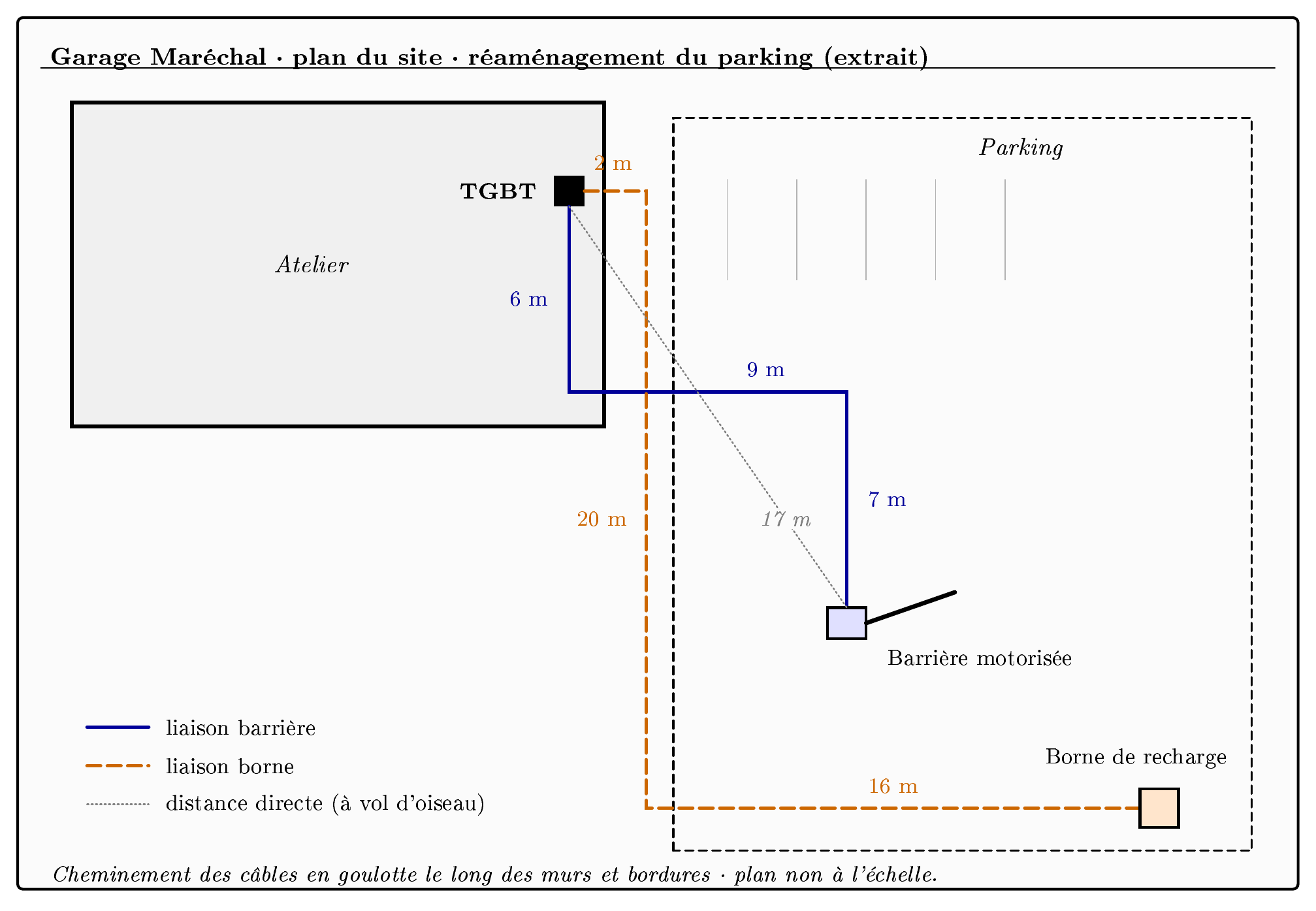

Le plan indique 17 m à vol d'oiseau entre le TGBT et la barrière, mais les câbles suivent les goulottes : 6 m + 9 m + 7 m. Quelle longueur de conducteur entre réellement dans le calcul de la liaison ?
